在循环球式转向系统中，转向螺杆与转向螺母钢球滚道的配合间隙是有一定要求的，一般配合间隙应不大于0.1mm。所以我们需要对转向螺杆与转向螺母钢球滚道的中径进行测量。

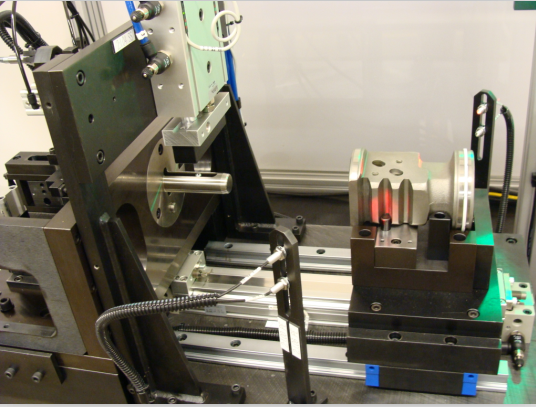

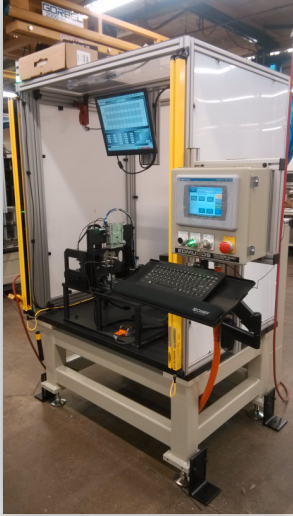

在恒温、洁净环境，零件洁净的条件下，设备对螺杆-阀组件滚道外径、螺母滚道内径进行在线对比测量，实现精确选择配对钢球，完成螺杆-阀组件、螺母装配后转动品质的控制。
设备功能：
1、测量数据能够自动分选为若干组（≥10组），每组的范围可由需方进行自由调整。
2、设备具有零件唯一的批次信息读入功能（零件批次信息为二维码）。
3、设备显示界面应即时显示零件唯一的批次信息、中径测量数值、组别，数据可以自动保存、读取。
4、设备应将螺杆-阀组件、螺母零件中径测量数据按照需方设定要求，自动显示应选择的钢球组别，并输出不同的信号，控制钢球自动选择设备（参考自动选、装钢球设备要求）。
5、自动或手动安装零件，确认零件安装到位后，按启动按钮进行自动检测。
6、设备具有防止测头受到撞击的防错保护功能。
7、中径测量数值超出上、下限范围时，仍显示测量数值，但应有声光报警，只有将不合格品放到不合格通道内，手动复位，报警才能解除。
设备指标：
1、被测要素精度0.001（测量系统的精确读数应在0.001以内）。
2、同一工件测量30次，测量系统的再现性、重复性指标R&R < 10%。
操作步骤：

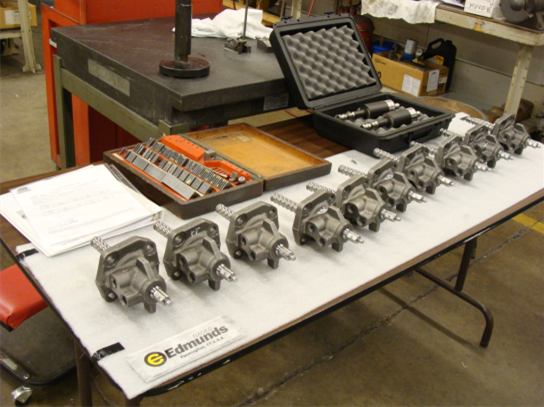

1.用标定件进行标定
2.放入零件
3.二维码识别零件
4.进行测量
5.完成测量后，数据自动上传至服务器
